Qualiton MC

Qualiton MC – MC-Übertrager

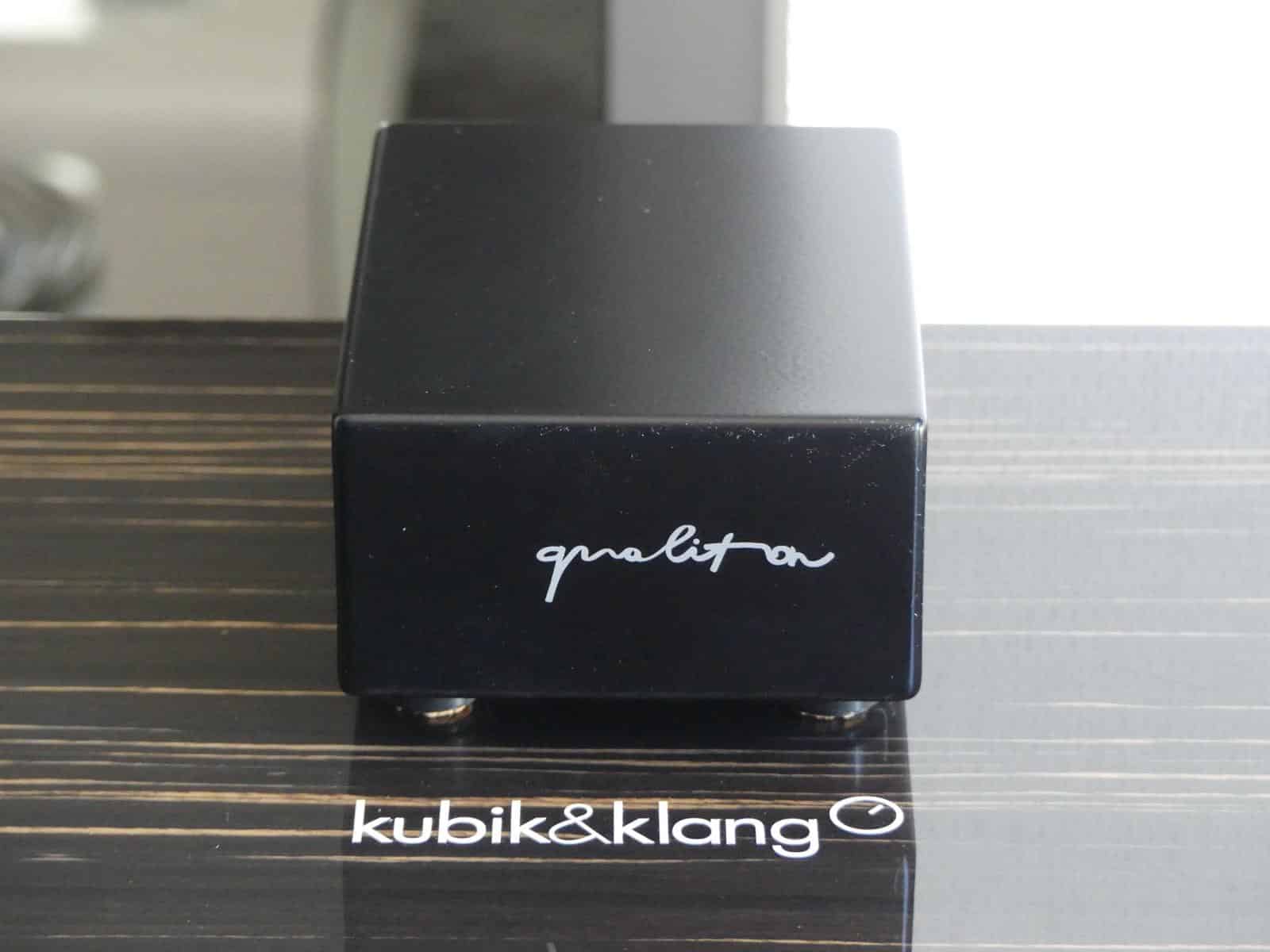

Der Qualiton-MC-Übertrager ist – passend zu den Verstärkern Qualiton A20i und Qualiton A50i – in ein elegantes poliertes Edelstahlgehäuse integriert.

In diesem Gehäuse befindet sich ein Transformatorpaar mit einer Permalloy-Abdeckung. Die spezielle Wicklung auf einem Bakelit-Spulenkörper macht diese Trafos zu echten Unikaten.

Die hohe Bandbreite wird durch die Verwendung einer hochwertigen Wicklung und eines speziellen Kunststoffs sichergestellt. So wird eine verzerrungsarme Übertragung der in den Eingang des Anpassungstransformators eingespeisten Signalkomponenten ermöglicht.

Die Nennverstärkung des Gerätes beträgt +24 dB. Die Entwicklung stand unter dem Gesichtspunkt die möglichst kürzesten Signalwege zu bewerkstelligen.

Für den angeschlossenen Tonabnehmer können drei Impedanzen eingestellt werden.

SPECIFICATIONS

Nominal output level: 5 mV

Input sensitivity: 0.325 mV

Number of input ports: 1 unbalanced input per channel

Number of output ports: 1 unbalanced output per channel

Turn ratio: 1:18

Total harmonic distortion: < 0.02% (nominal output level)

Frequency response: 5 Hz – 90 kHz (-3dB)

Nominal source impedance: 2 – 10 Ohm; 10 – 50 Ohm; optionally, factory tuning based on individual needs

Nominal load impedance: 47 kOhm

Input impedance: 145 Ohm

Gain (with nominal load): +24 dB

Weight: 1 kg

Dimensions: 11 x 8 x 15,5 cm
